本步入式高低溫濕熱試驗室專為紅外熱成像儀、紅外測溫傳感器、紅外探測器芯片、紅外焦平面陣列（FPA）等產品設計，可滿足軍工、安防、汽車電子、工業檢測等領域的可靠性測試需求，幫助企業驗證產品在高低溫環境下的工作穩定性、使用壽命及性能衰減規律，為產品研發、量產質檢提供測試數據支持。
一、紅外熱成像 、芯片產品測試需求：
紅外熱成像產品、紅外芯片的可靠性測試核心訴求是 溫度均勻性、溫變速率精準性、低濕度適應性、無電磁干擾，且需模擬環境下的性能穩定性（如 - 40℃~150℃寬溫域、≤20% RH 低濕、快速溫變 ±10℃/min）。設計需嚴格遵循 GB/T 2423.1-2008（低溫）、GB/T 2423.2-2008（高溫）、IEC 60068-2-14（溫度沖擊）及紅外行業專用測試標準，確保測試數據可復現、與實際應用場景高度匹配。
二、步入式高低溫濕熱試驗室結構設計：

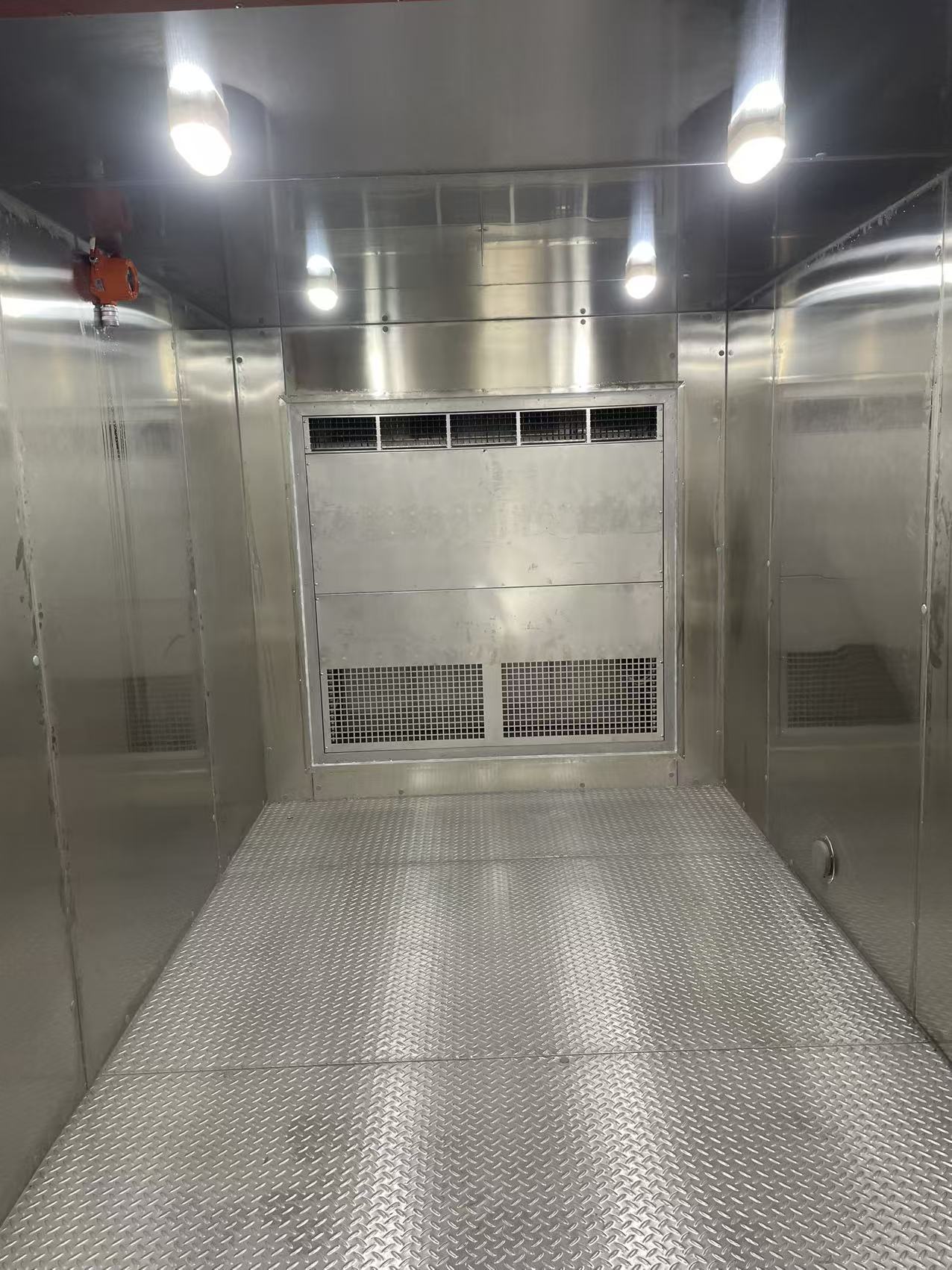

1.試驗室主體：內壁采用不銹鋼 SUS304 內膽，外彩鋼板；硬質阻燃聚氨脂發泡，厚度 100mm。
2.門體設計：雙扇門設計，每個門上設置一個導電膜鋼化玻璃防凝露觀察窗。
3.內部結構：采用 100mm 厚的保溫板，工作室底部距離地面高度約 50mm；根據現場情況預留電源測試孔 100mm 兩個
三、 制冷 、 加熱系統設計：
1.制冷系統：采用原裝比澤爾壓縮機制冷，搭配板式換熱器 + 蒸發式冷凝器，確保 - 40℃低溫穩定運行；支持快速降溫無波動。
2.加熱系統：采用鎳鉻合金加熱管，功率調節范圍 5~30kW，支持 PID 精準控溫，無電磁輻射。
3.除濕系統：低溫除濕系統，確保 20% RH 低濕環境穩定；除濕過程中無冷凝水回流，防止試驗室內部溫差波動。
四、溫濕度控制系統設計：
1.控制核心：采用 PLC + 觸摸屏控制系統，搭配進口 PT100 溫度傳感器，實時采集并調節溫度均勻性。
2.控制功能：支持程序編輯，可預設紅外產品測試常用曲線；具備數據記錄功能，滿足測試追溯需求。
3.抗干擾設計：控制系統采用屏蔽線纜，遠離動力線布置；加裝 EMC 濾波器，避免電磁信號干擾紅外芯片測試數據。
五、安全系統設計：
1.產品保護：內置超溫報警、低濕保護、過載保護；。
2.人員保護：門體聯鎖裝置、緊急停止按鈕）、高溫 / 低溫警示燈；內置通風換氣系統。
3.設備保護：壓縮機過熱保護、風機過載保護、制冷劑泄漏報警、水箱低水位保護，確保設備長期穩定運行。
六、測試接口與輔助設計：
1.預留數據通信接口，可與紅外測試儀器聯動，實現測試數據自動采集與分析。
2.內置 LED 防爆照明；試驗室底部設計排水坡度，配備集水盤與排水泵。
七、武漢安德信高低溫試驗室生產安裝步驟
1. 工廠預制階段（15~20天，根據容積調整）：核心組件生產：按設計圖紙加工庫板，進行氣密性測試；制冷機組、加熱加濕除濕系統、電氣控制系統安裝等。
2. 現場安裝階段（7~10 天，按現場條件調整）
現場要求：預留試驗室安裝空間；提供 380V/50Hz 三相五線電源；配備冷卻水接口。
主體安裝：固定底座，拼接房體庫板，密封所有接縫；安裝門體，調試密封性能。
系統連接：連接制冷管路，進行氣密性測試；連接電氣線路；安裝溫濕度傳感器、測試接口，固定測試工裝。
3. 系統調試階段（3~5 天）
空載調試：啟動設備，運行全溫域循環，測試溫度均勻性、溫變速率、濕度控制精度，記錄各測點數據；調試控制系統程序，確保運行穩定。
負載調試：放置紅外芯片測試工裝，運行典型測試程序，采集紅外產品測試數據，驗證試驗室與測試儀器的兼容性；校準溫度均勻性（負載狀態下≤±0.8℃）。
故障排查：測試所有安全保護功能，確保觸發后及時停機。
4. 驗收交付階段（1~2 天）
技術驗收：提供出廠檢測報告、現場調試報告、設備合格證；按合同要求逐項驗收參數，確保符合紅外產品測試需求。
人員培訓：對用戶操作、維護人員進行培訓，內容包括設備操作、日常維護、常見故障排查）。
交付資料：提供完整技術資料，包括設計圖紙、電氣原理圖、操作手冊、維護手冊、校準證書、備件清單。
